Dettagli del prodotto
Luogo di origine: Cina
Marca: Friendship Machinery
Certificazione: CE, ISO
Numero di modello: DBDH-1500
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: Customized
Imballaggi particolari: Scatola di legno, imballaggio standard del mare
Tempi di consegna: 20 a 30 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 5-30 set al mese
Altezza del nastro: |
300-1500mm |
Spessore di web: |
5-16mm |
Larghezza della flangia: |
150-500mm |
Spessore della flangia: |
5-32mm |
Lunghezza del raggio: |
4000-15000mm |
Peso massimo della trave: |
≤8° |
Altezza del nastro: |
300-1500mm |
Spessore di web: |
5-16mm |
Larghezza della flangia: |
150-500mm |
Spessore della flangia: |
5-32mm |
Lunghezza del raggio: |
4000-15000mm |
Peso massimo della trave: |
≤8° |

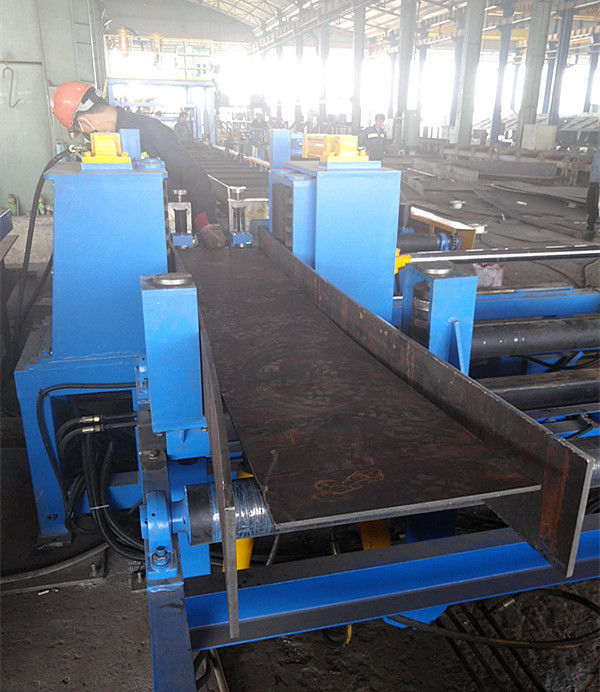

DBDH-1500 End assembling machine
1. Introduzione
La macchina di assemblaggio delle estremità assemblerà le piastre in forma di H, e la saldatura a punto, formando alla fine.sistema idraulico e sistema di controllo elettrico.
La macchina principale è composta da un meccanismo di elevazione della rete, un dispositivo di allineamento delle estremità e un meccanismo di trasmissione di trasporto.
Il trasportatore a rulli è azionato da un motore riducente per ruotare, quindi spingere il pezzo di lavoro nella macchina ospitante.Ci sono meccanismi di ribaltamento idraulici su entrambi i lati del rullo che possono girare e assorbire le piastre di flange su entrambi i lati del rullo su ruota guida magnetica, in modo da poter fare entrambi i lati della piastra flange in piedi forma H con la piastra web flatwised centro.
2. tecnicoparametri
● Altezza della rete: 300-1500 mm
● Spessore della rete: 5-16 mm
● Larghezza della flangia: 150-500 mm
● Spessore della flangia: 5-32 mm
● Lunghezza del fascio: 4000-15000 mm
● Peso massimo della trave: 4000 kg
● Angolo di deriva della sezione trasversale: ≤ 8°
| ● altezza della rete | 300-1500 mm |
| ● Spessore della rete | 5-16 mm |
| ● Larghezza della flangia | 150-500 mm |
| ● Spessore della flangia | 5-32 mm |
| ● Lunghezza della trave | 4000-15000 mm |
| ● Peso massimo della trave | 4 000 kg |
| ● Angolo di deriva della sezione trasversale | ≤ 8° |
3.Intervallo di fornitura
● Macchina principale: 1 set
● Trasporto a rulli: 3,4 m * 4 pezzi
● Dispositivo di ribaltamento laterale: telaio di ribaltamento anteriore/posteriore, ruota magnetica
● Sistema idraulico: pompa idraulica, cilindro idraulico e tubo di olio
● Sistema di controllo elettrico: scatola di controllo elettrica
● Nota: saldatore a CO2 fornito dall'acquirente e con montaggio manuale
