Dettagli del prodotto
Luogo di origine: Cina
Marca: Friendship Machinery
Certificazione: CE, ISO
Numero di modello: HYJ-60
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: Customized
Imballaggi particolari: Scatola di legno, imballaggio standard del mare
Tempi di consegna: 20 a 30 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 5-30 set al mese
- velocità di raddrizzamento: |
6.5 m/min |
- materiale per i rulli da stampa: |
42GrMo |
- materiale a rulli azionati: |
Fabbricazione a partire da prodotti della voce 8528 |
Produzione: |
Linea di produzione del fascio H |
- motore azionato: |
5.5KW |
- pressione massima del sistema: |
14MPa |
- velocità di raddrizzamento: |
6.5 m/min |
- materiale per i rulli da stampa: |
42GrMo |
- materiale a rulli azionati: |
Fabbricazione a partire da prodotti della voce 8528 |
Produzione: |
Linea di produzione del fascio H |
- motore azionato: |
5.5KW |
- pressione massima del sistema: |
14MPa |

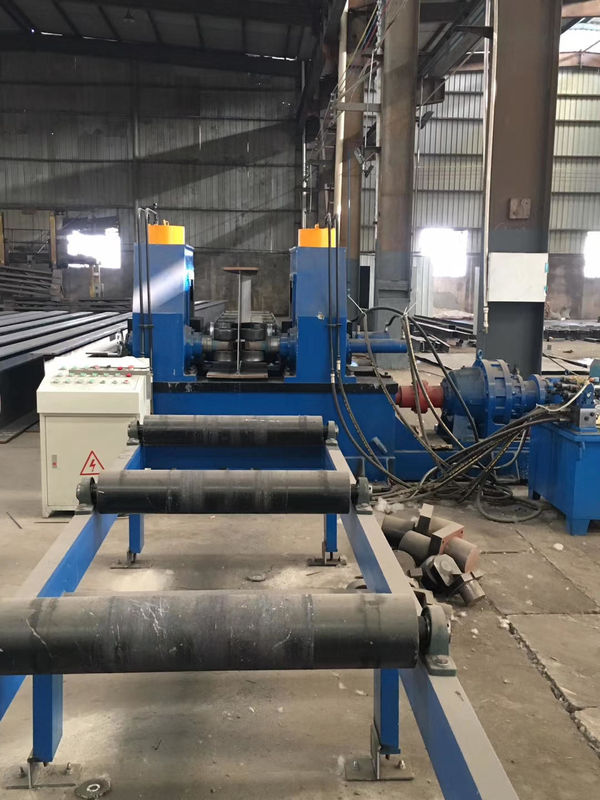

HYJ-60 H macchina idraulica di raddrizzamento per flange a trave
1. Parametri tecnici
● Larghezza della flangia: 200-800 mm
● Spessore massimo della fianchetta: 6-60 mm (solo acciaio Q235)
● Altezza minima della rete: 200 mm (quando la rete ha un'altezza compresa tra 200 e 350 mm e lo spessore della flange è inferiore a 16 mm, utilizzare un piccolo rullo di raddrizzamento,quando si utilizza il rullo di raddrizzamento principale, l'altezza della rete deve essere superiore a 350 mm)
● Sistema di propulsione:
- motore azionato e tipo di riduttore: BWED-15KW-4P
- marchio di riduttore: Changzhou Wunan, Cina
- velocità di raddrizzamento: 6,5 m/min
- materiale per i rulli di stampa: 42 GrMo
- materiali a rulli azionati: forgiazione al 40Cr
● Sistema idraulico:
- motore azionato: 5,5 kW
- pressione massima del sistema: 14Mpa
- pressione di lavoro generale: 10 MPa
- connessione del cilindro a scorrevole: accoppiamento sfera e presa
● Potenza motrice principale: 15 kW
● Relazione tra spessore e larghezza della flangia (materiale Q235)
| T | 12-14 | 14-20 | 20-24 | 26-30 | 30-35 | 40-50 | 50 - 60 |
| W | 200-800 | 250-800 | 280-800 | 300-800 | 350-800 | 400-800 | 600-800 |
| - motore azionato e tipo di riduttore | BWED-15KW-4P |
| - marchio del riduttore | Changzhou Wunan, Cina |
| - velocità di raddrizzamento | 6.5 m/min |
| - materiale per i rulli da stampa | 42GrMo |
| - materiale a rulli azionati | Fabbricazione a partire da prodotti della voce 8528 |
| - motore azionato | 5.5KW |
| - pressione massima del sistema | 14Mpa |
| - pressione di lavoro generale | 10Mpa |
| - connessione dello slider del cilindro | accoppiamento a sfera e a presa |
| ● Potenza motrice principale | 15 kW |
2. Prestazionie caratteristiche
Per la correzione della flange della trave H si utilizza la macchina idraulica di raddrizzamento della trave H. Attraverso il principio della leva e il recupero elastico,si piega la flangia del fascio I o H quando il fascio passa attraverso il foro.
L'apparecchiatura è composta da motore elettrico, riduttore, dispositivo di correzione della ruota motrice, cilindro di sollevamento di iniziativa, ex, mainframe, supporto, sistema idraulico,portapiatti elevatori anteriori/posteriori di tipo pendolo e sistema di controllo elettricoIl meccanismo di correzione è compatto, solido e facile da usare.
